Vilka är slanganslutningsmetoderna för gruvdräneringsprojekt?

Effektiv och pålitlig vattenhantering är livsnerven i all gruvdrift, och i hjärtat av alla avvattningssystem ligger nätverket av slangar och deras anslutningar. Ett fel vid en enda anslutningspunkt kan stoppa verksamheten, orsaka miljöproblem och skapa säkerhetsrisker. Därför bör du välja och implementera rätt slanganslutningsmetod för din Speciell gruvdrift yttre avvattningsslang är inte bara en teknisk detalj – det är ett kritiskt operativt beslut. Den här guiden ger en omfattande analys av de vanligaste anslutningsmetoderna, deras ideala applikationer och bästa praxis för att säkerställa ett robust och läckagefritt avvattningssystem.

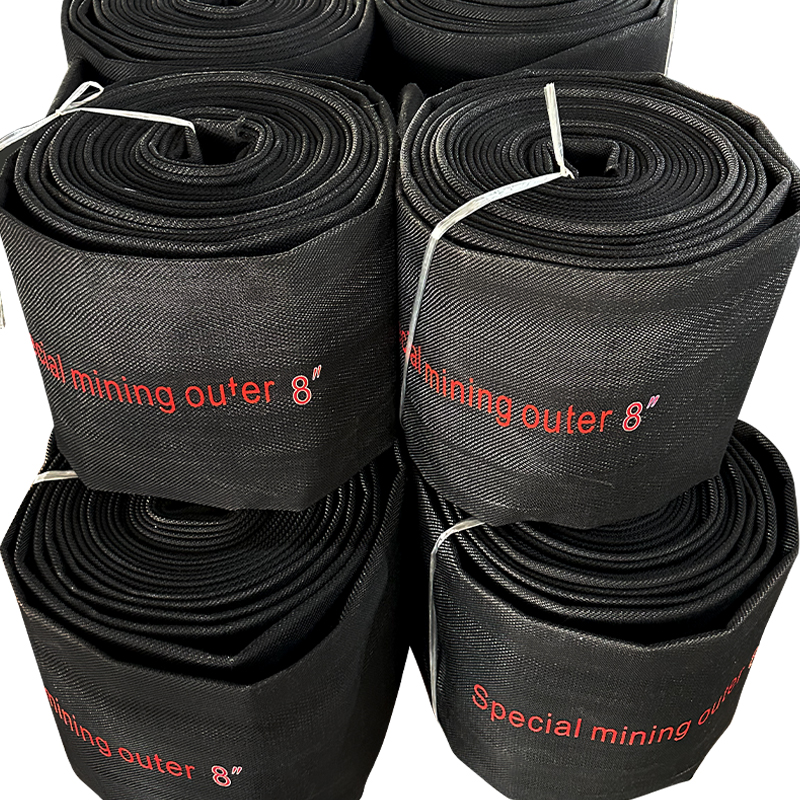

8-tums gruvtryckbeständig extern dräneringsslang med Storz-anslutningar

Den kritiska rollen för Speciell gruvdrift yttre avvattningsslang

Innan du väljer en anslutningsmetod är det viktigt att förstå den tuffa miljön som dessa slangar fungerar i. A Speciell gruvdrift yttre avvattningsslang är konstruerad för att hantera mycket mer än bara vatten; den måste klara en unik kombination av fysiska och kemiska utmaningar som snabbt skulle förstöra standardslangar.

Krävande förhållanden vid gruvavvattning

Framgången för ett avvattningsprojekt beror på integriteten hos hela slangenheten. Anslutningar är ofta den svagaste punkten, vilket gör valet av största vikt.

• Slipmedel: Vatten på gruvplatser blandas ofta med sand, silt och fina stenpartiklar som fungerar som sandpapper på slangens insida och kopplingar.
• Höga driftstryck: Kraftfulla pumpar används för att flytta vatten över långa avstånd och betydande höjder, vilket kräver komponenter som är klassade för ihållande högt tryck.
• Kemisk exponering: Gruvvattnet kan vara surt eller alkaliskt (sur gruvdränering) och kan innehålla kemikalier från bearbetning som kan bryta ned olämpliga material.
• Fysisk misshandel: Slangar släpas över ojämn terräng, utsätts för UV-strålning och utsätts för krossande belastningar från utrustning.

Nyckel Nötningsbeständig avvattningsslang Specifikationer att överväga

Slangen i sig bestämmer vilken typ av koppling som kan användas. Vid granskning nötningsbeständig avvattningsslangspecifikationer , var noga med konstruktionen, som ofta inkluderar ett robust innerrör, flera förstärkningslager av tyg eller stålkord och ett tufft, väderbeständigt ytterhölje. Dessa specifikationer påverkar direkt valet av koppling.

• Innerrörsmaterial: Vanligtvis slitstarkt gummi (som SBR eller NBR) eller PVC, designat för att motstå nötning och kemiska angrepp.
• Förstärkning: Höghållfasta textilflätor eller spiraler, eller ståltrådsspiraler, som bestämmer slangens tryckklassning och sugförmåga.
• Diameter och arbetstryck: Den inre diametern (ID) påverkar flödeshastigheten, medan tryckklassificeringen (t.ex. PN10, PN16) måste överstiga systemets maximala drifttryck.

Mekaniska kopplingar: Standarden för säkra anslutningar

Mekaniska kopplingar, ofta kallade snäckdrivna eller jubileumsklämmor, är en av de vanligaste och mest mångsidiga metoderna för att ansluta slangar till fasta rör eller andra slangar. De är en grundläggande typ av högtryckskopplingar för gruvslangar för många applikationer.

Förståelse Högtrycksslanganslutningar för gruvdrift

Dessa kopplingar består av ett perforerat band (vanligtvis galvaniserat eller rostfritt stål) och ett hus med en gängad snäckväxel. När skruven vrids spänns bandet runt slangen, vilket skapar ett säkert grepp och tätar mot en nippel eller stubbände.

• Komponenter: Ett perforerat band, ett hus och en skruv för snäckhjul.
• Funktion: Skapar en radiell kompressionskraft för att fästa slangen på en koppling.
• Mångsidighet: Finns i ett brett utbud av storlekar och material för att passa olika slangdiametrar och miljöförhållanden.

Installation och underhåll av mekaniska kopplingar

Korrekt installation är nyckeln till att förhindra fel. Ett vanligt misstag är överdragning, vilket kan skada slangförstärkningen, eller underåtdragning, vilket leder till läckor och glidning.

• Rätt placering: Placera kopplingen över slangens förstärkningsskikt, inte på en svag punkt eller för nära änden.
• Korrekt åtdragning: Dra åt jämnt tills en lätt kompression av slangen syns och anslutningen är läckagefri. Använd en kalibrerad momentnyckel för kritiska högtrycksapplikationer.
• Regelbunden inspektion: Kontrollera om det finns korrosion, avskalade gängor och deformation av bandet under rutinunderhållscykler.

Flänsanslutningar: För maximalt tryck och stora diametrar

För de mest krävande högtryckstillämpningarna, ledningar med stor diameter eller permanenta installationer är flänsanslutningar industrins guldstandard. De ger en styv, otroligt stark anslutning som är nödvändig för huvudutloppsledningar.

När ska man använda flänsförsedda anslutningar

Flänsar används när anslutningen behöver tåla extrema tryck, ofta demonteras för underhåll eller hantera mycket stora slangdiametrar (t.ex. 12 tum och högre) som är vanliga i större avvattningsprojekt.

• Högtryckssystem: Idealisk för utloppssidan av högtryckspumpar.
• Stora slangar: Ge den strukturella integriteten som behövs för stora, tunga slangar.
• Permanenta/semi-permanenta linjer: Där slanglayouten inte ändras ofta.

Monterings- och bultprocedurer för en läckagefri tätning

En flänsanslutning innebär att två matchande flänsar skruvas ihop med en packning emellan. Slangänden har en fläns vulkaniserad eller fastklämd på den.

• Packningsval: Använd en kompatibel packning (t.ex. gummi, EPDM, nitril) som kan hantera vätskan och trycket.
• Bultsekvens: Dra åt bultarna i ett kors- eller stjärnmönster i flera steg för att säkerställa jämn packningskompression och förhindra läckor.
• Bult vridmoment: Följ tillverkarens rekommenderade vridmomentvärden för bultstorlek och kvalitet för att uppnå korrekt tätning utan att skada flänsarna eller bultarna.

Snabbkopplingar: Effektivitet för mobil drift

I dynamiska gruvmiljöer där utrustning och slangledningar behöver flyttas eller omkonfigureras snabbt, är snabbkopplingar (eller snabbkopplingar) ovärderliga. De sparar tid och arbete, vilket förbättrar operativ effektivitet.

Fördelen med snabbhet och flexibilitet

Dessa kopplingar möjliggör anslutning och frånkoppling utan verktyg på några sekunder. Detta är perfekt för applikationer som involverar bärbara pumpar, skiftande sumpplatser eller delar av slangar som behöver bytas ut regelbundet.

• Driftseffektivitet: Minskar drastiskt stilleståndstiden under omkonfigurering av systemet.
• Säkerhet: Många konstruktioner inkluderar en låsmekanism som förhindrar oavsiktlig frånkoppling under tryck.
• Minskad arbetskraft: Minimerar den fysiska ansträngningen och tiden som krävs av besättningar.

Typer av kompatibilitet och låsmekanismer

Snabbkopplingar finns i olika sammankopplade stilar, såsom kam-och-spår (Camlock), flat-face hydraulisk eller kullås. Det är avgörande att säkerställa kompatibilitet över hela systemet.

• Camlock-kopplingar: Mycket vanlig vid avvattning; "armarna" eller kammarna kläms ner över "spåret" på adaptern.
• Material och tätningstyper: Finns i aluminium, rostfritt stål eller polyamid, med tätningar (O-ringar) gjorda av material som NBR eller Viton för kemikaliebeständighet.
• Systemstandardisering: För att undvika förvirring och säkerställa att anslutningar görs korrekt, standardisera på en typ och storlek av snabbkoppling över hela platsen där det är möjligt.

En guide på Hur man väljer utloppsslangkopplingar för gruvdrift

Att välja rätt passform är en systematisk process som går längre än att bara matcha gängstorleken. Ett metodiskt förhållningssätt till hur man väljer utloppsslangkopplingar för gruvdrift kommer att förhindra kostsamma missförhållanden och misslyckanden.

Matcha kopplingen till slangen och applikationen

Anslutningen måste vara kompatibel med slangens inre diameter, tryckklassificering och materialkonstruktion. Den måste också vara anpassad till den specifika arbetsfunktionen (t.ex. sug, utmatning, hög nötning).

• Slang-ID och tryckklassificering: Armaturen måste vara konstruerad för samma nominella hål och ha ett tryck som är lika med eller större än slangen.
• Applikation: Sugapplikationer kan kräva kopplingar med en längre svans för att säkerställa ett säkert grepp under vakuumförhållanden.
• Slutanslutningstyp: Bestäm vad slangen ska anslutas till (t.ex. NPT-gänga, BSPT-gänga, flänsad tapp, ett annat snabbkoppling).

Materialkompatibilitet och tryckklassificeringsguide

Materialet i kopplingen är lika viktigt som materialet i slangen. Det måste motstå korrosion, nötning och gruvvattnets specifika kemi. Tillverkare med bred kompetens, som Taizhou Jun'an Fire Technology Co., Ltd. , förstå dessa materialsynergier, producera hållbara slang- och kopplingslösningar designade för utmanande miljöer.

Följande tabell ger en allmän guide för val av monteringsmaterial.

Bästa praxis för installation och Felsökning av läckor i minavvattningsslang

Även de bästa komponenterna kan misslyckas om de installeras felaktigt. Att följa bästa praxis under installationen är den första försvarslinjen mot läckor och för tidigt fel. Proaktiv felsökning av läckor i min avvattningsslang är avgörande för att upprätthålla systemets integritet.

Följande tabell beskriver vanliga läckageproblem och deras lösningar.

FAQ

Vad är skillnaden mellan krav på slang för underjordisk vs yta för gruvdrift ?

De primära skillnaderna kretsar kring säkerhet, storleksbegränsningar och brandmotstånd. Krav på underjordiska gruvslangar är ofta strängare på grund av trånga utrymmen och säkerhetsföreskrifter. Slangar kan behöva vara flamsäkra (som de som tillverkas av företag specialiserade på brandteknik) och ha antistatiska egenskaper för att förhindra antändning av brandfarlig atmosfär. De är också ofta mindre i diameter på grund av utrymmesbegränsningar. Krav på ytslang för gruvdrift kan fokusera mer på extrem nötningsbeständighet, större diametrar för vattenrörelser i hög volym och UV-beständighet för långvarig solexponering.

Hur ofta ska slanganslutningar inspekteras med avseende på slitage?

Slanganslutningar bör inspekteras visuellt före början av varje skift, särskilt i högtrycks- eller kritiska applikationer. En mer noggrann fysisk inspektion, kontroll av täthet, korrosion och gängslitage, bör utföras varje vecka eller i enlighet med gruvans förebyggande underhållsschema. Alla anslutningar som har tagits isär och återmonterats måste inspekteras innan de tas i bruk igen.

Kan olika märken av slangar och kopplingar blandas?

Det avråds starkt. Även om gängorna kan tyckas matcha (t.ex. båda är 1-1/2" NPT), kan små variationer i tillverkningstoleranser mellan märken leda till dålig tätning och för tidigt fel. För optimal prestanda och säkerhet, använd slangar och kopplingar från samma tillverkare eller ett system som är certifierat för att vara kompatibelt. Blandning och matchning gör att riskerna för fel upphävs och anslutningen ökar.

Vad är det säkraste sättet att trycksätta en nyansluten avvattningsslang?

Den säkraste metoden är att trycksätta systemet gradvis. Se först till att alla anslutningar är ordentligt åtdragna och att ledningen är säker. Öppna eventuella dräneringsventiler för att släppa ut luft. Starta pumpen och öppna långsamt utloppsventilen, låt trycket långsamt byggas upp till driftsnivån. Denna "mjukstart"-metod låter dig identifiera och åtgärda eventuella mindre läckor innan de blir katastrofala fel under fullt tryck. Stå aldrig direkt framför eller över en anslutning under den första trycksättningen.

Hur påverkar vattentemperaturen val av slang och anslutning?

Vattentemperaturen påverkar materialvalet avsevärt. Standardgummi- och EPDM-tätningar är vanligtvis klassade för upp till 70-80°C (158-176°F). För vatten med högre temperatur (t.ex. från avvattning av djupa gruvor eller vissa bearbetningsaktiviteter) krävs slangar med värmebeständiga innerrör (som SBR) och kopplingar med Viton-tätningar, eftersom de tål temperaturer upp till 200°C (392°F). Höga temperaturer kan också orsaka termisk expansion av metallbeslag, vilket måste beaktas i systemdesignen för att bibehålla tätningens integritet.
